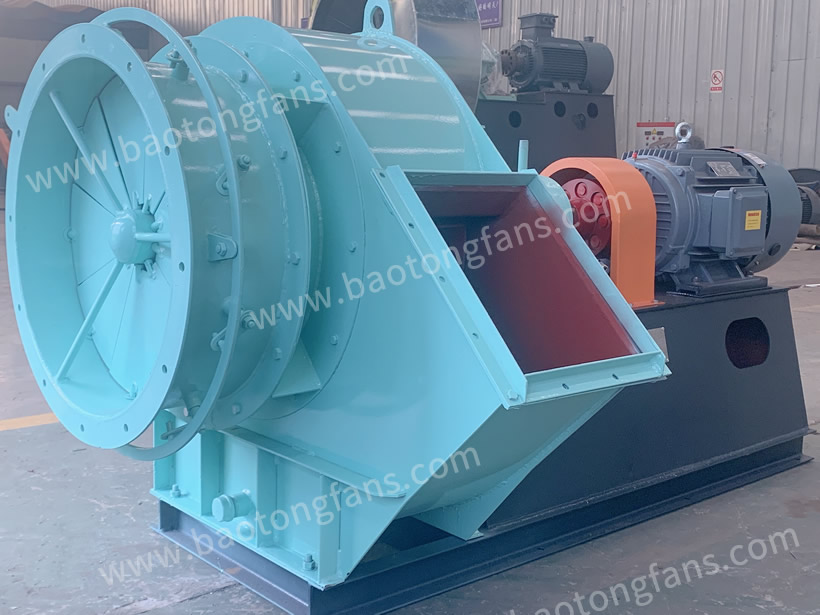

Y5-47型鍋爐離心引風機的用途
Y5-47型鍋爐離心引風機，是為適應燃用各種煤質並有消煙除塵裝置的(1～20噸/小時)工業鍋爐而聯合設計的最高全壓效率達90.5%的新係列鍋爐引風機.凡進氣條件相當,性能又相適者勻可選用,但最高溫度不得超過250°C。
Y5-47型鍋爐離心引風機的特點
當前工業鍋爐係列較多,燃用煤質優劣懸殊,配用的除塵器阻力不一,所需的引風機的風量、風壓差異較大，為適應上述情況，考慮到風機的經濟性，除配20噸鍋爐的引風機所需功率較大，而用(D式)聯軸器直聯傳動外，其餘均（jun1）采用三角膠帶(C式)傳動，不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置種類除塵器的要求，減少了風機的係列和機號，而且也便於作用單位根據實際情況，自行變換主軸轉速來獲得所需的較理想的風量、風壓。
Y5-47型鍋爐離心引風機的型式
（1）引風機製成單吸入，機號有№4、5、6、8、9、12、12.4七種。
（2）引風機又可製成左旋轉和右施轉兩種型式。從傳動部正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示，逆時針旋轉稱為左旋轉以“左”表示。
（3）風機的出風口位置以機殼的出風口角度表示。“左”“右”均可製成0°、90°、180°三種角度。
Y5-47型鍋爐離心引風機的結構
風機由葉輪、機殼、進風口、傳動部、調節風讓等部分組成。
（1）葉輪：有12片，材料為16Mn的後傾平板葉片，焊接於弧錐形前盤與平板形後盤中間，經靜、動平衡校正，因此，運轉平穩，有較高的強度和耐磨性，使用壽命較長。
（2）機殼：用鋼板焊接成蝸殼整體。№8以上“左”、“右”旋轉通用。
（3）進風口：斂散式的進風口製成，采用滾動軸承。(3)型：整體桶式軸承箱，用30°機油油潤滑，№8以上有油位標誌及溫度計，有水冷裝置，須加輸水管，耗水裏量0.5～1m 3 /h，№6以下有風扇自冷。(1)型：№4～6用兩隻並列軸承座，潤滑有軸承潤滑脂或二硫化鉬潤滑，與機殼之間用兩個半圓風扇葉自冷，№8～12.4用兩隻並列軸承座。
（4）調節門：用以調節風量，軸向裝在進風口前，轉動靈活方便，調節範圍大由全開到全閉，№8以上采用花瓣式，№6以下采用蝶閥式，為使調節門正常工作，須保持良好的潤滑狀態，采用澎漲潤滑脂。

機號	傳動方式	轉速 r/min	序號	全壓 Pa	流量 m3/h	效率 ％	軸功率 kW	所需功率 kW	電動機
									型號	功率 kW	滑軸代號
4	C	2900	1 2 3 4 5 6 7 8	1451 1451 1432 1388 1314 1236 1147 990	2750 3080 3410 3740 4070 4400 4730 5060	80 85 89 90.5 90 89 86 80	1.39 1.46 1.53 1.60 1.65 1.71 1.77 1.74	1.91 2.00 2.10 2.19 2.26 2.34 2.43 2.38	Y100L-2	3	T/NF-542-2
		3300	1 2 3 4 5 6 7 8	1873 1873 1863 1795 1697 1608 1491 1285	3130 3500 3880 4250 4630 5000 5380 5750	80 85 89 90.5 90 89 86 80	20.4 2.15 2.25 2.35 2.44 2.51 2.60 2.57	2.79 2.94 3.08 3.22 3.34 3.44 3.56 3.52	Y112M-2	4	T/NF-542-2
5	C	2620	1 2 3 4 5 6 7 8	1844 1844 1824 1765 1667 1759 1461 1265	4840 5420 6000 6580 7160 7740 8320 8900	80 85 89 90.5 90 89 86 80	3.10 3.26 3.45 3.56 3.68 3.81 3.94 3.91	4.25 4.47 4.73 4.88 5.04 5.22 5.40 5.36	Y132S1-2	5.5	T/NF-542-2
		2900	1 2 3 4 5 6 7 8	2265 2265 2246 5167 2050 1932 1795 1549	5360 6010 6650 7300 7940 8580 9230 9870	80 85 89 90.5 90 89 86 80	4.21 4.45 4.68 4.85 5.03 5.17 5.35 5.31	5.77 6.10 6.42 6.64 6.89 7.09 7.33 7.23	Y132S2-2	7.5	T/NF-542-2
6	C	2620	1 2 3 4 5 6 7 8	2658 2658 2638 2550 2412 2275 2118 1824	8370 9380 10380 11390 12390 13400 14400 15410	80 85 89 90.5 90 89 86 80	7.72 8.14 8.56 8.91 9.22 9.51 9.84 9.75	10.57 11.15 11.72 12.20 12.63 13.02 13.48 13.35	Y160M2-2	15	T/NF-542-3
		2850	1 2 3 4 5 6 7 8	3148 3148 3119 3011 2854 5678 2501 2148	9110 10200 11300 12390 13480 14570 15670 16760	80 85 89 90.5 90 89 86 80	9.94 10.47 11.01 11.43 11.86 12.21 12.64 12.48	13.61 14.34 15.10 15.65 16.24 16.71 17.31 17.10	Y160M2-2	15	T/NF-542-3
									Y160L-2	18.5
8	C	1820	1 2 3 4 5 6 7 8	2530 2530 2501 2412 2285 22157 2010 1726	13780 15430 17080 18740 20400 22050 23700 253600	80 85 89 90.5 90 89 86 80	12.1 12.8 13.6 13.9 14.4 14.8 15.4 15.2	16.6 17.5 18.6 19.0 19.7 20.3 21.1 20.1	Y180M-4	22	T/NF-542-4
									Y180L-4	22
		1980	1 2 3 4 5 6 7 8	2991 2991 2971 2864 2716 2560 2383 2050	15000 16800 18600 20400 22200 24000 25800 27600	80 85 89 90.5 90 89 86 80	15.6 16.4 17.4 17.9 18.6 19.2 19.8 19.6	21.4 22.5 23.8 24.5 25.5 26.3 27.1 26.9	Y200L-4	30
9	C	1740	1 2 3 4 5 6 7 8	2922 2922 2893 2795 2648 2501 2324 2001	18780 21030 23280 25540 27790 30040 23200 34550	80 85 89 90.5 90 89 86 80	19.1 20.1 21.2 21.9 22.7 23.4 24.2 24.0	26.2 27.5 29.0 30.0 31.1 31.0 33.2 32.9	Y225S-4	37	T/NF-542-4
		1820	1 2 3 4 5 6 7 8	3197 3197 3068 3060 2903 2736 2540 2187	19640 22000 24350 26710 29070 31420 33780 36140	80 85 89 90.5 90 89 86 80	21.64 23.05 24.22 25.10 26.03 26.90 27.84 27.52	29.66 31.60 33.20 34.42 35.67 36.86 38.20 39.70	Y225M-4	45	T/NF-542-4
									Y225M-4	45
12	D	1450	1 2 3 4 5 6 7 8	3609 3609 3579 3462 3275 3089 2873 2471	37100 41540 46000 50450 54900 59350 63800 68250	80 85 89 90.5 90 89 86 80	46.4 48.9 51.5 53.5 55.4 57.2 59.2 58.4	61.5 64.8 68.4 71.1 73.5 75.9 78.5 77.5	Y280S-4	75
12.4	D	1450	1 2 3 4 5 6 7 8	3854 3854 3825 3687 3491 3295 3060 2638	40940 45850 50760 55680 60590 65500 70410 75330	80 85 89 90.5 90 89 86 80	54.7 57.7 60.5 62.9 65.2 67.1 69.5 69.0	72.6 76.6 80.2 83.5 86.5 89.0 92.2 91.6	Y280M-4	90
